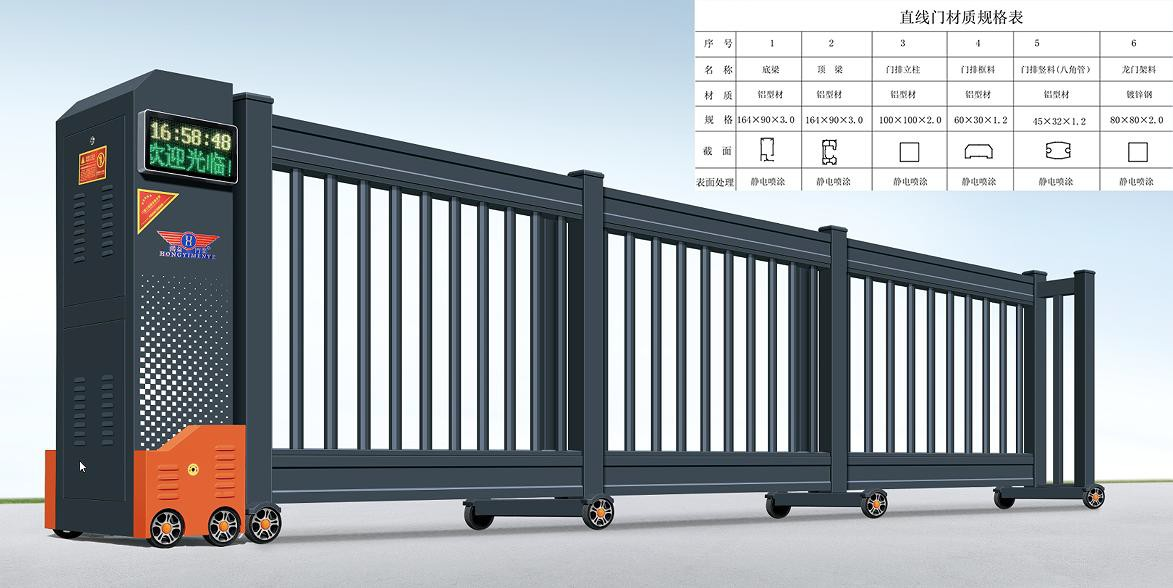

智能段滑门的产品特性说明： 一、铝合金段滑门介绍

分段直线门产品的结构性能特点：

门体采用铝合金制作，无焊接，不易生锈。

门体最长单开可以做到 30 米，对开 60 米，高度 1.3 米~2 米 。标准高度为：

地面起 1.6 米高；适合学校、企业、机关及大型工厂、广场、体育场馆选择。门体开启净空大，关门到位折叠缩位小，折叠片数可 2-5，片门体可做左右

对开，解决超大门洞净空要求。

门体底盘宽，抗风性好，配抗风钩设计，可安装工字钢路轨，分凸轨与平轨两种安装方式。

产品可选配带有红外防撞、防爬报警、防夹伤、防碰、手动离合、漏电保护安全防护功能。

门体前面安装显示屏，运时时会滚动显示提示信息。

机头底部及轮框底盘安装有导正装置，门体每次关门到位时都会导正到路轨中心线。确保每次开门和关门都能直线运行。

机头安装有开、关门限位开关，每次开、关门到位时门体都能自动停止运行。机头底板带有纠偏装置，采用一体化交流控制系统，电机带过热保护装置。门体上下框结构采用独特的防雨、 雪、 沙尘进入设计，有效阻隔雨、雪、

沙尘进入上下框内侧，确保恶劣环境情况不会影响门的正常使用。

采用先进的移动供电装置，使用多极滑触安全隐蔽送电。部件严格执行机械部JB6391.2-1992 相关标准。解决传统塑料拖链老化，电线弯折易断漏电安全问题。获得国家专利，专利号 201821248268.7。

选用超大材料，顶梁 165*90*3.0、底梁 165*90*3.0，配合加宽尺寸 725MM 宽度的底板，达到产品稳重、结实耐用的设计要求。

直线门电子产品与电机使用 36VDC 与 12VDC 安全电压，安全节能，人体触碰不会有任何危险。门体具备慢速启动与减速停机功能，运行平稳不抖动。

二、产品介绍：

直流无感无轨控制器是我司积极响应国家号召，尽快实现“双碳”目标，运用先进的微电子技术和控制算法研发成功的稳定高效智能环保的新一代安防出入口设备控制系统，该产品具有以下特点：

※ 安全：24 V~36V 直流电源供电，预留防爬警报、红外线防碰接口，地感接口， 确保车辆通过安全；

※ 节能： 静态功率 ≤2W，可驱动最大总功率 400W 的电机(两台合计功率)；

※ 安装方便： 系统自动导航， 开、关门自动限位， 不需要铺设轨道；

※ 工作平稳： 电子缓起缓刹装置， 确保机头工作平稳；

※ 低噪静音： 无感控制，工作噪音低于 50db；

※ 多重保护： 具备过压、欠压、过流、脱轨、运行超时、电源防反接、防冻等一系列保护设置；

※ 支持外接遥控器输入、4G/WIFI/BLE 物联模块， 支持蓄电池接口；

※ 左右电机开关门纠偏可独立调节， 适应多门体类型；

※ 支持多参数全维度可调节设置， 实现更强的兼容性；

※ 支持车队模式（开限灯亮后长按台控“ 停止” 或遥控“ ” 按键 3 秒进入车队模式， 点按台控“ 关” 或遥控“ ” 解除车队模式） 。

电机参数：

• 输入电压： AC24V±5%

• 工作温度：-35℃～+55℃

• 电机功率：550W

• 输出转速：43.75rpm

• 输出扭矩：28N.m

• 工作温度：-40℃～+55℃

• 遥控距离：≥30m
